配备手动混合头的三组分膜式计量系统

• 系统：配备4个计量单元的双组分高压隔膜计量系统。
• 操作：专为12米长软管组设计的软管车，配备软管卷盘。
• 控制：采用气动“操作阀”实现软管车远程控制及计量装置工作模式的选择。
• 混合技术：软管组件末端配有专门设计的手动混合头。
• Material­versorgung: Material­stationen mit Zwischen­behältern für beide Komponenten; Verarbeitung aus IBC und FluidBag mittels pneumatischer PROMERA Membran­pumpen.

概述与结构

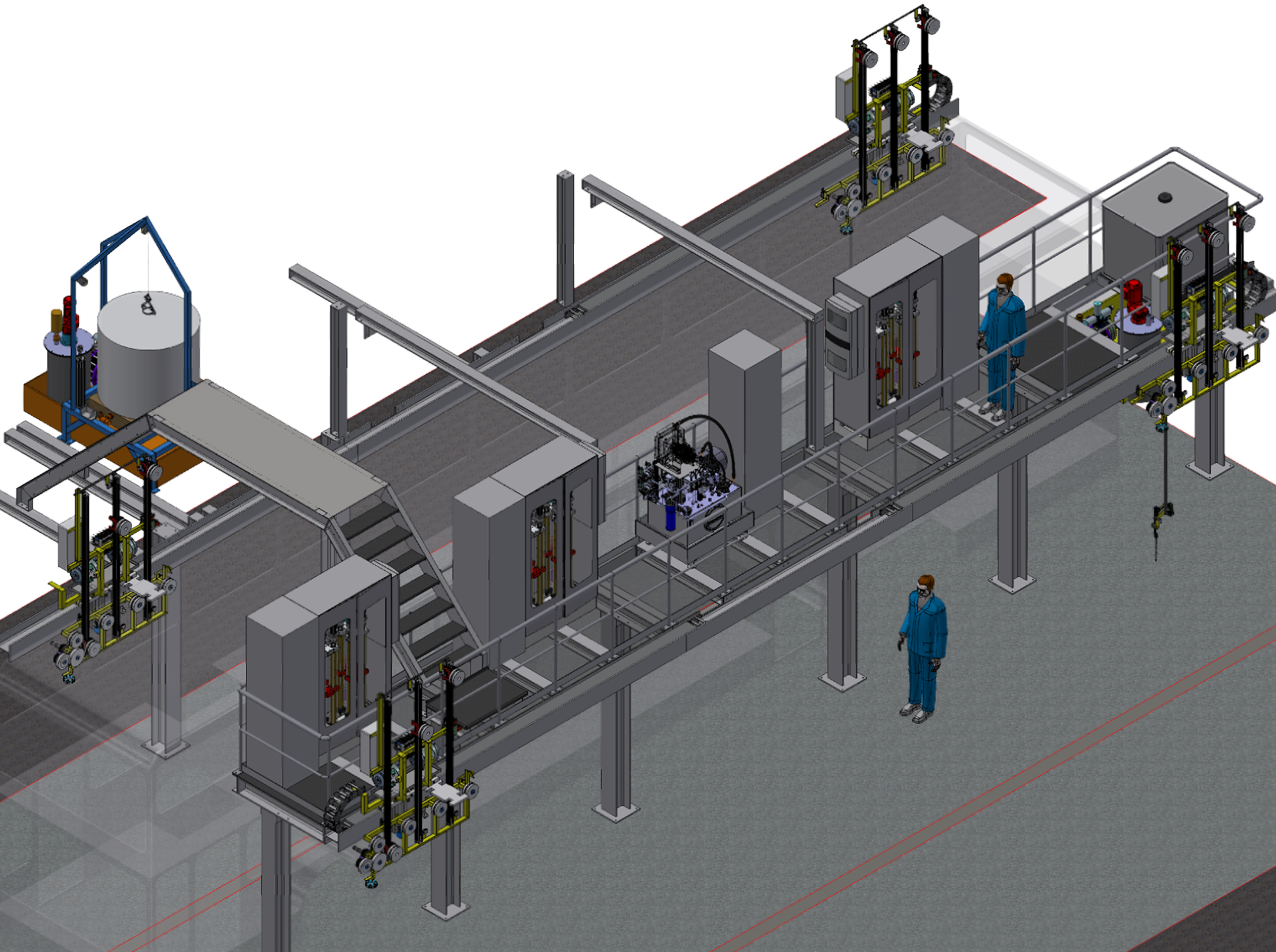

双组分高压膜式计量系统，由4套单元组成，每套单元包含2个组分：

• 供料系统：
  该设备配备了为所有4个单元服务的共同中央液压系统以及共同的物料供应系统。
• 性能：
  每台设备的出料量约为2.5公斤/分钟。
• 挑战：
  尽管各组分的流动特性存在极大差异，但必须确保在12米软管组件末端开始注塑时，立即达到正确的混合比例。 通过管道的特殊设计、专门开发的混合头以及计量轴的参数设置，确保了这一点。

概述与结构

• 结构：

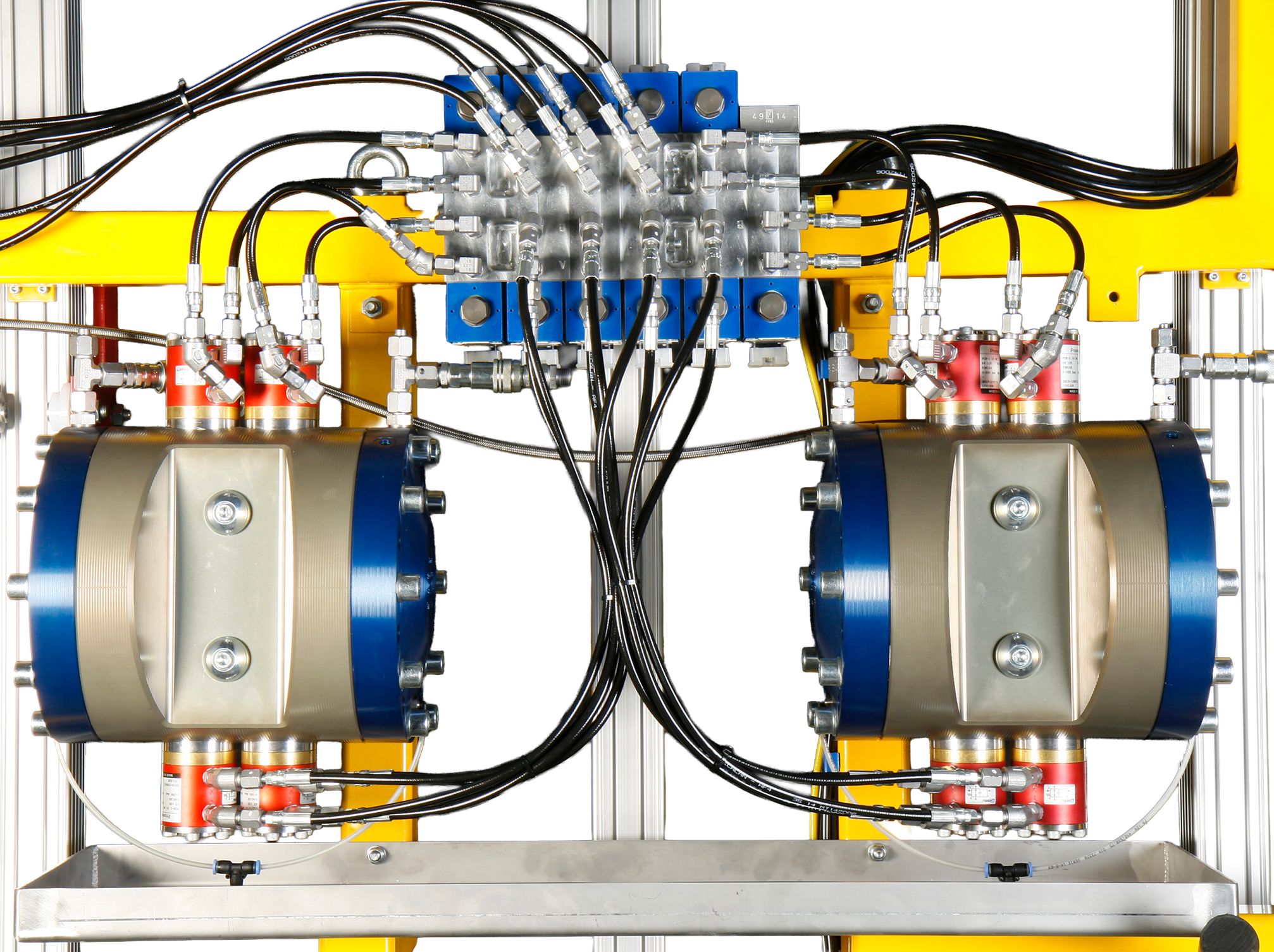

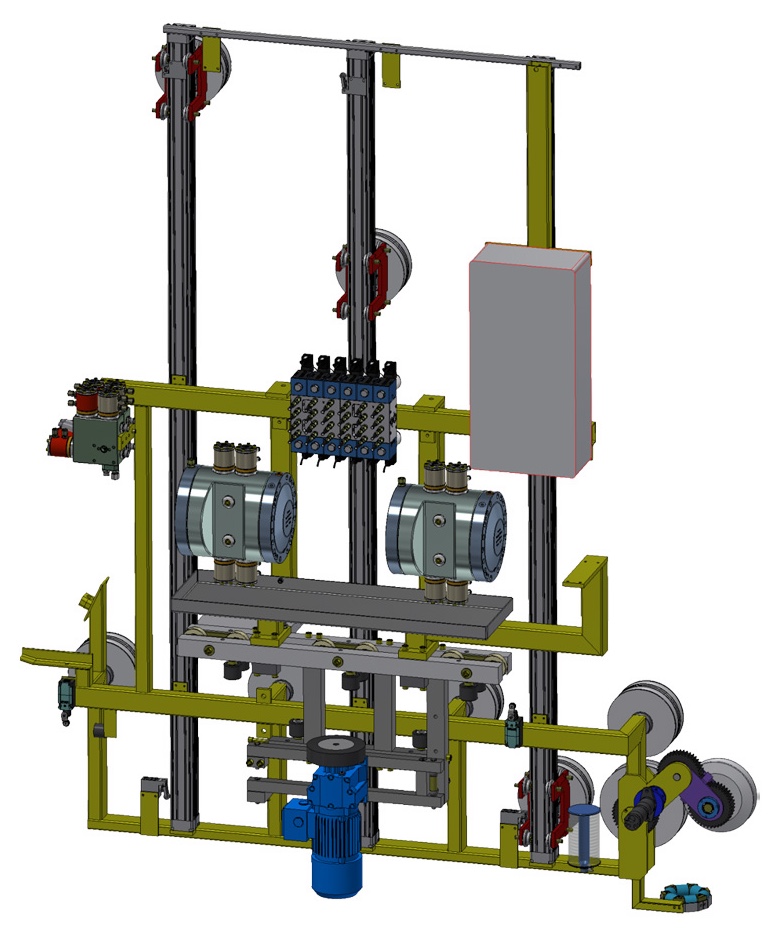

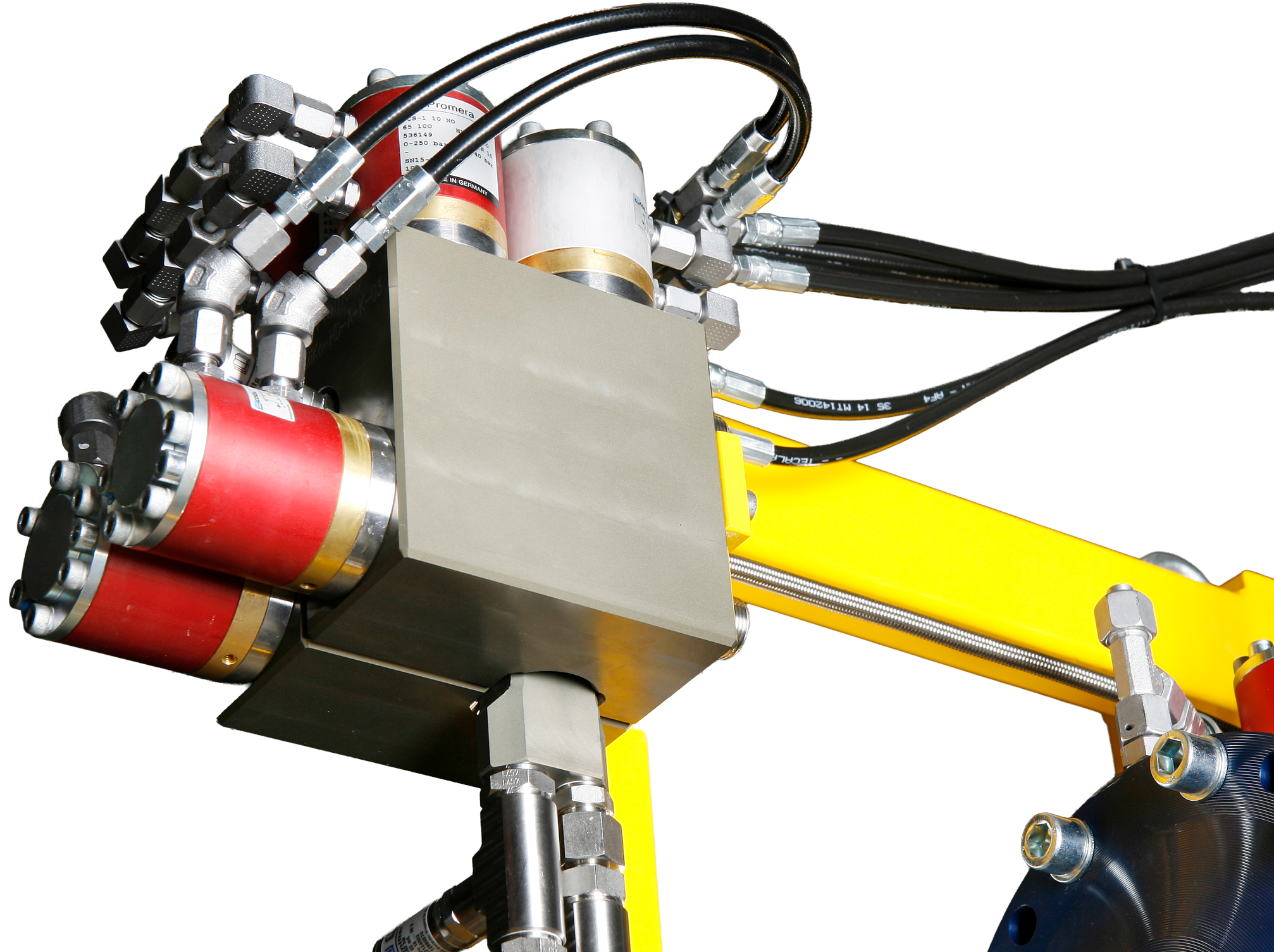

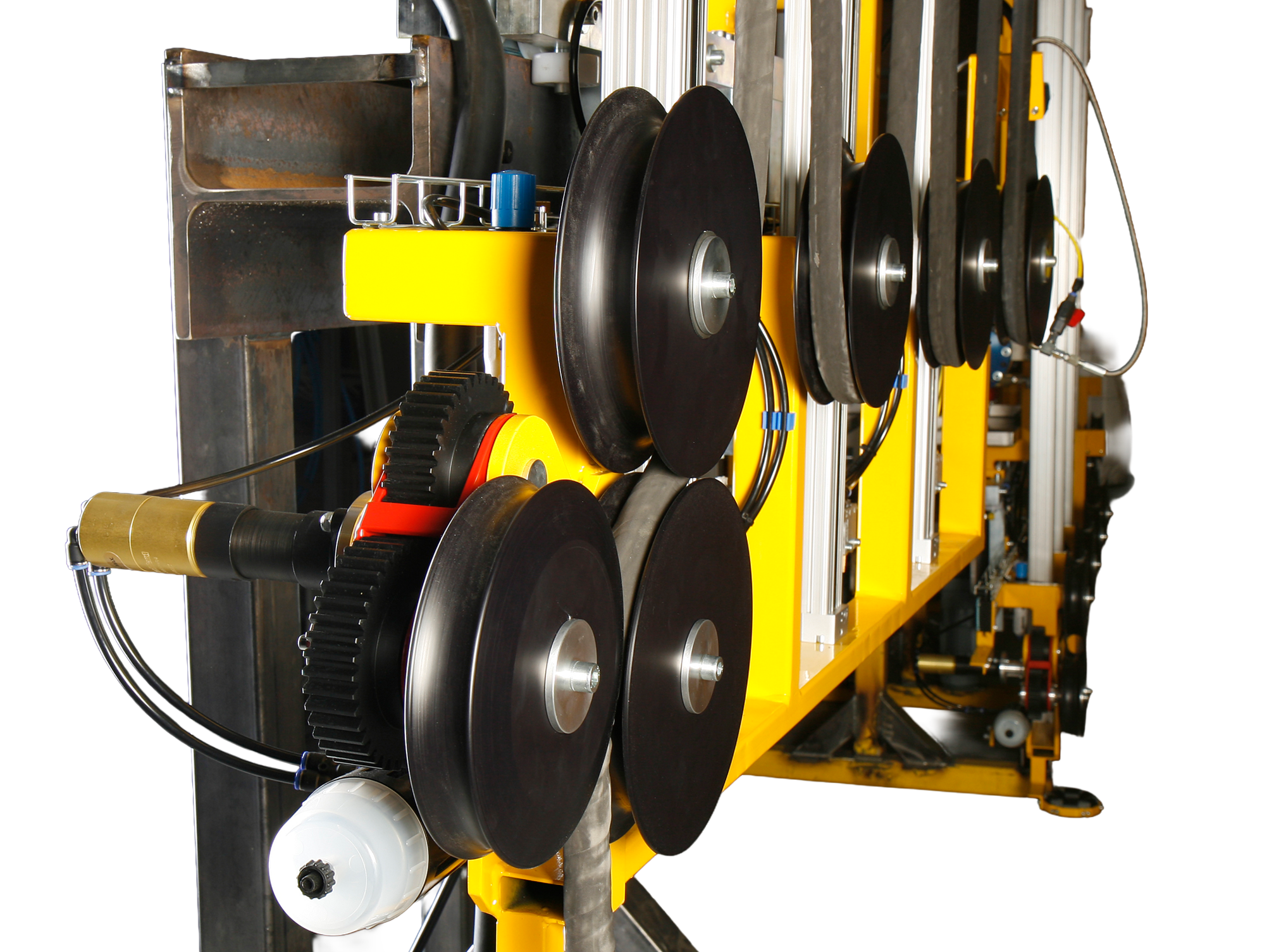

  膜片式计量泵安装在软管推车上，以尽可能缩短计量管路长度。 控制气瓶的计量管路和气动控制管路共同构成了一组长12米的软管束。由于材料软管和气动管路的伸缩率不同，该软管束在滚轮之间呈“之字形”折叠，而非直接卷绕。
• 操作说明：
  操作人员可通过控制手柄以符合人体工学的方式移动软管车，并进行软管的收放。

概述与结构

人体工学：

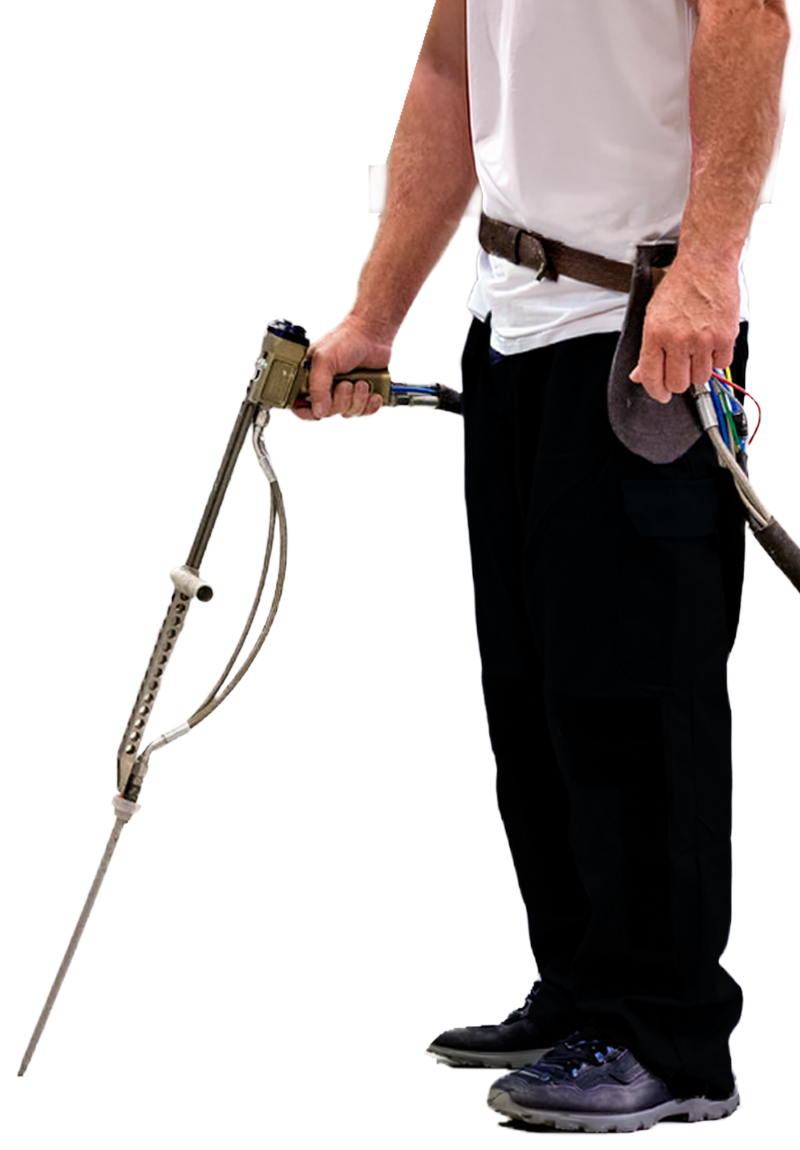

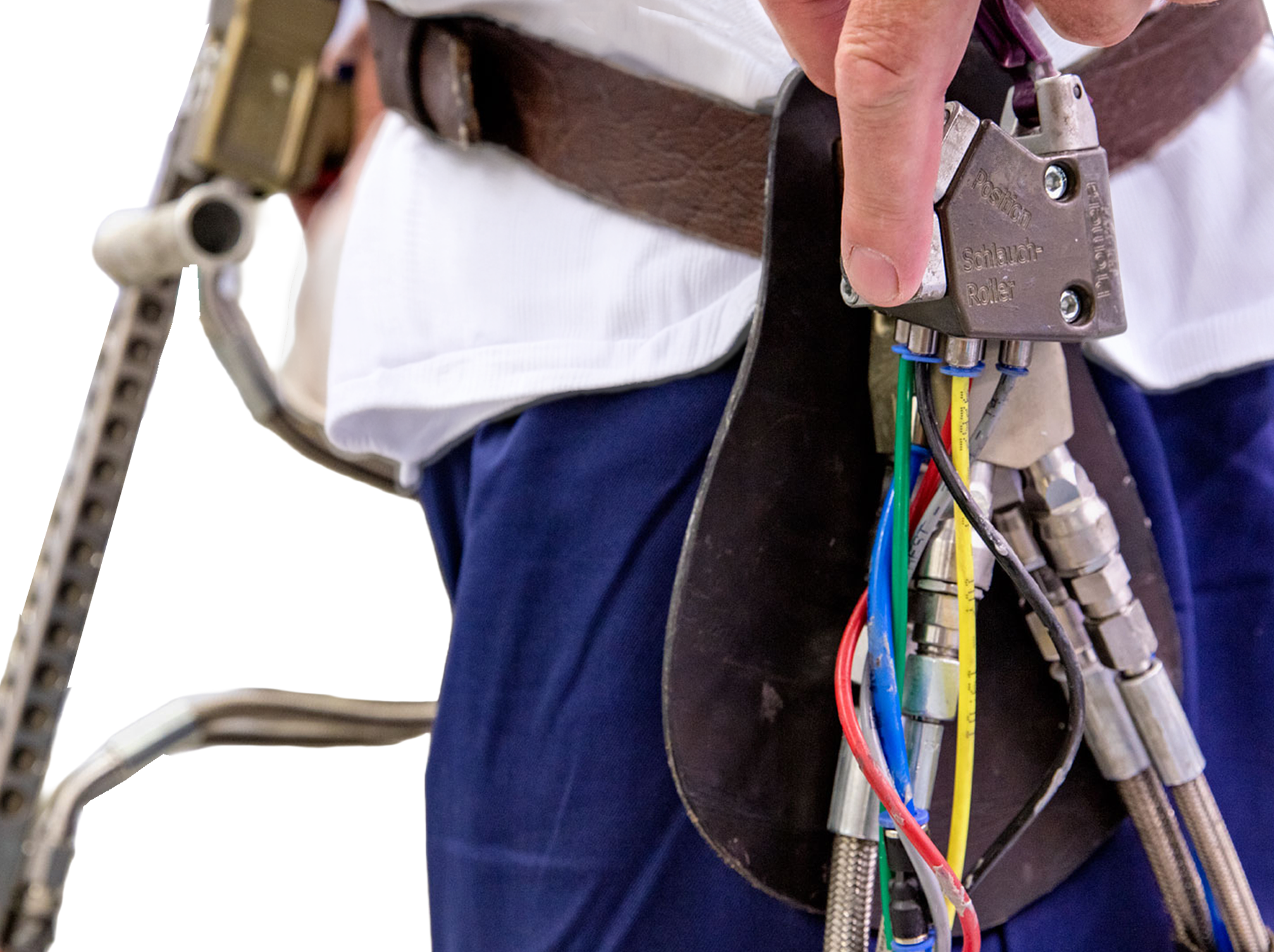

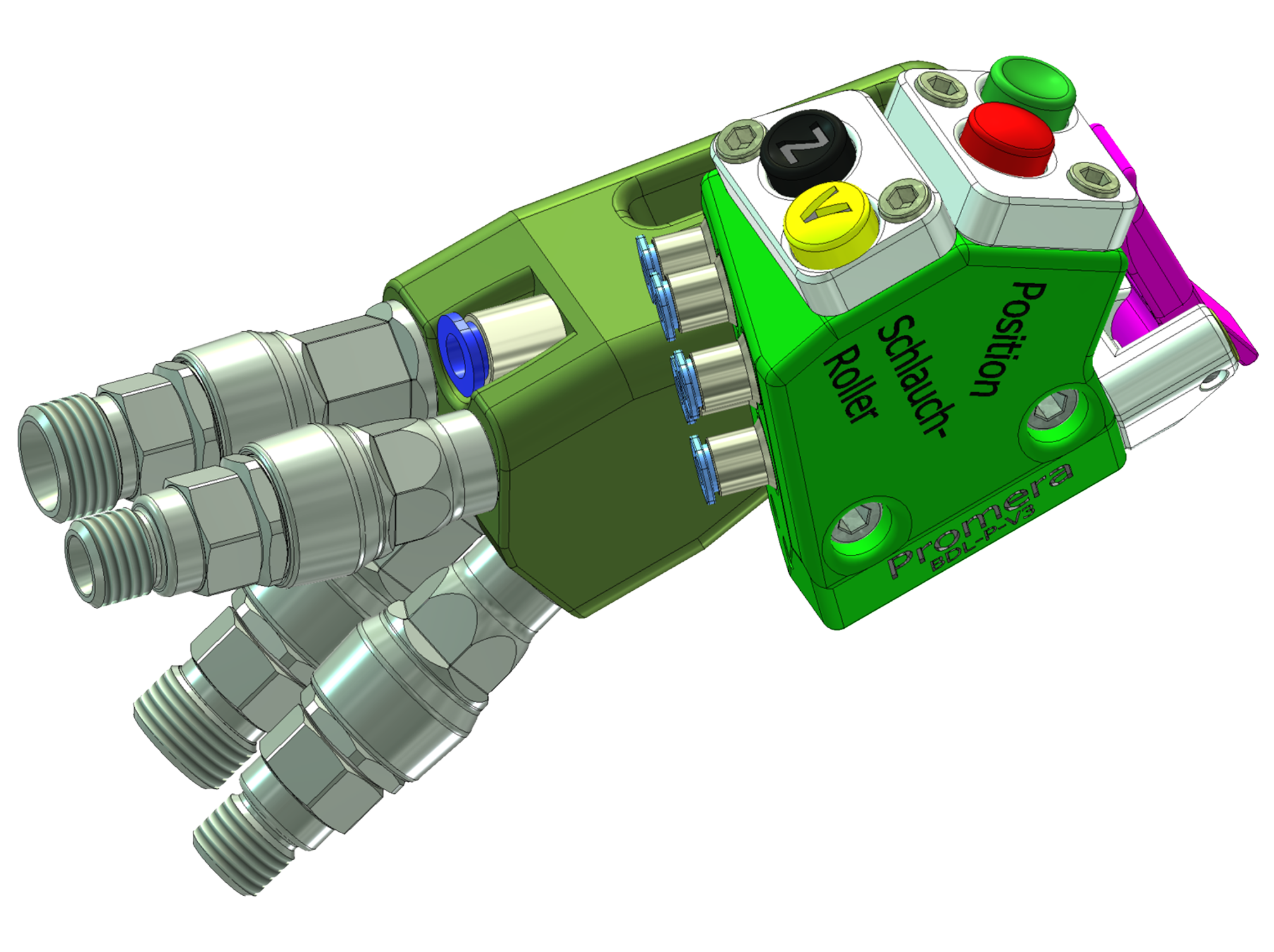

操作人员将控制气瓶挂在腰带上，并将软管束拖在身后。鉴于其尺寸和重量，该控制气瓶采用了符合人体工学的特殊设计（操作时对背部无负担）。

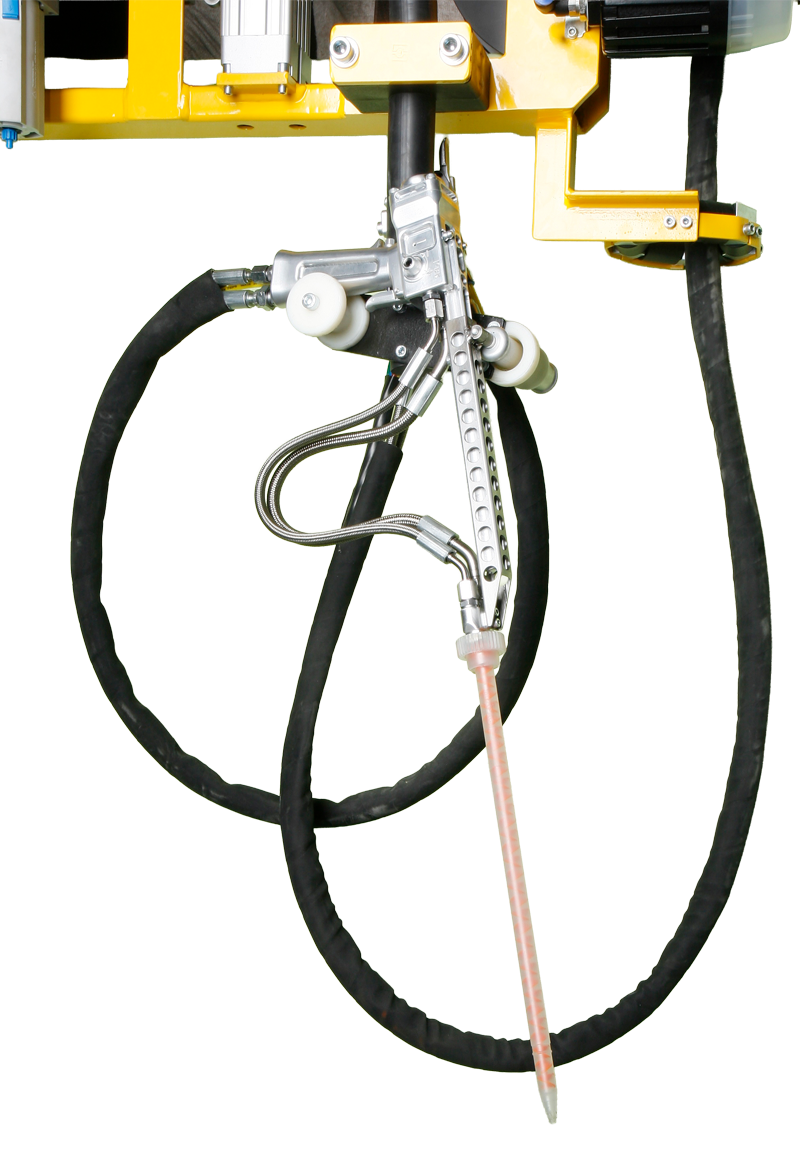

混合头：
该手动混合头采用特殊设计。其设计使得可以使用与原始一次性药筒中相同的混合元件。
